Подключение видео-регистратора. S60. Вольво

Проблема тянущегося провода от видео-регистратора к прикуривателю теперь решена. Провод аккуратно выходит сверху из под потолочной обивки.

Для воплощения в жизнь данной задачи, потребуется полностью снять плафон освещения, припаять преобразователь и собрать все обратно.

Снятие плафона

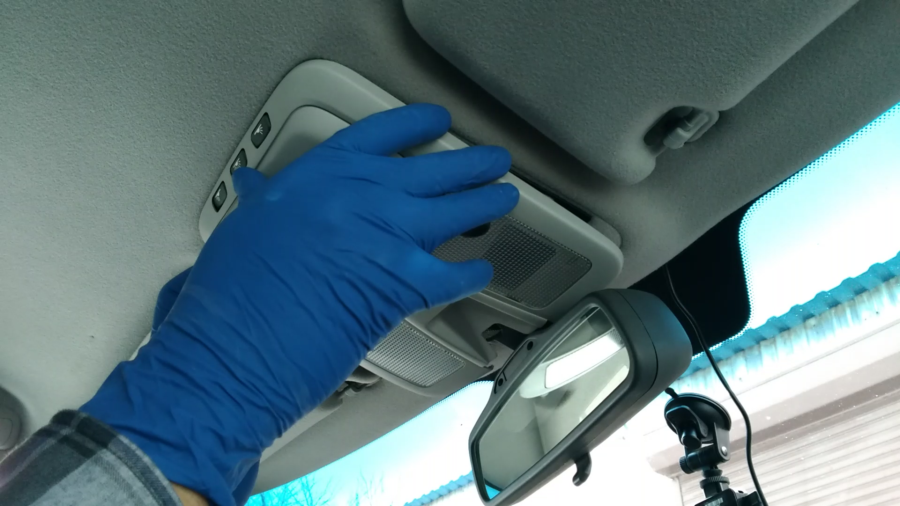

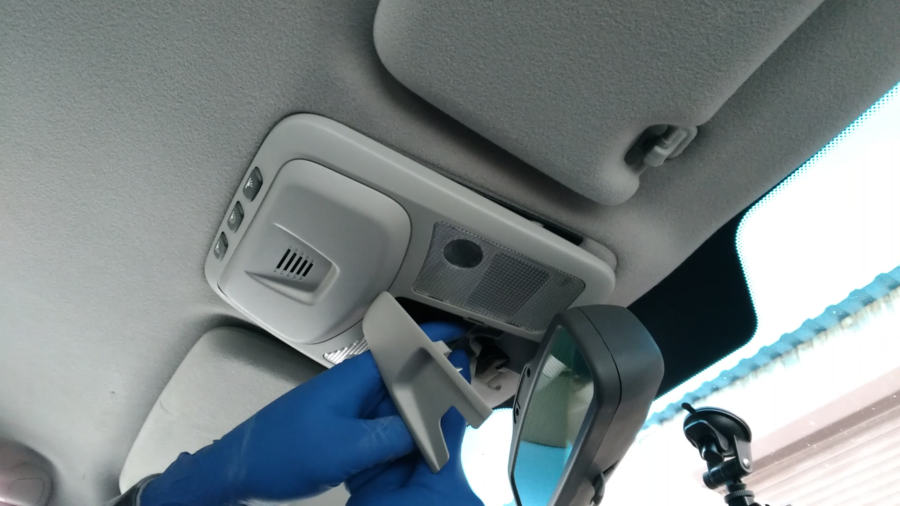

Снятие начинается с отщелкивания треугольной заглушки, которая очень легко поддается. Далее надавливаются две защелки и снимается верхняя часть плафона.

На внутренней половине плафона, откручиваются два винта под головку на 8, крепящих зеркало к балке крыши автомобиля.

Начиная от лобового стекла, надавливая на две защелки, вытаскиваем внутреннюю часть плафона.

Со стороны водителя, взору открывается фишка электро-разъема. Она нам и нужна. Необходимо произвести соединение с крайними проводами. Крайний левый — масса. Крайний правый — питание.

Отсоединяем фишку. В моем случае, я цеплялся при помощи пайки.

Припаиваем красный провод преобразователя к питанию, черный к минусу.

После пайки, соединения изолируем. Внутренняя поверхность преобразователя обезжиривается и так же обезжиривается поверхность балки крыши. Затем при помощи двухстороннего скотча, преобразователь приклеивается. Провод с USB разъемом, выводится спереди, наружу к регистратору.

Установка плафона, проверка работы.

Сначала внутренняя часть вставляется от середины автомобиля к лобовому стеклу. Затягиваюся болты.

Так же со стороны центра салона, устанавливается облицовочная крышка. Все защелкивается.

Производится проверка работы регистратора.

Хочется немного рассказать о работе регистратора с новым подключением. Во время запуска мотора, теперь нет провала в напряжении, как в гнезде прикуривателя — ток стабильный. Регистратор отключается при постановке машины на сигнализацию, а также сразу включается при снятии с сигнализации. Если машина заглушена и стоит не под охраной, то через несколько минут регистратор так же отключается, так как машина переходит в состояние сна.

На мой взгляд, это идеальный способ подключения.
